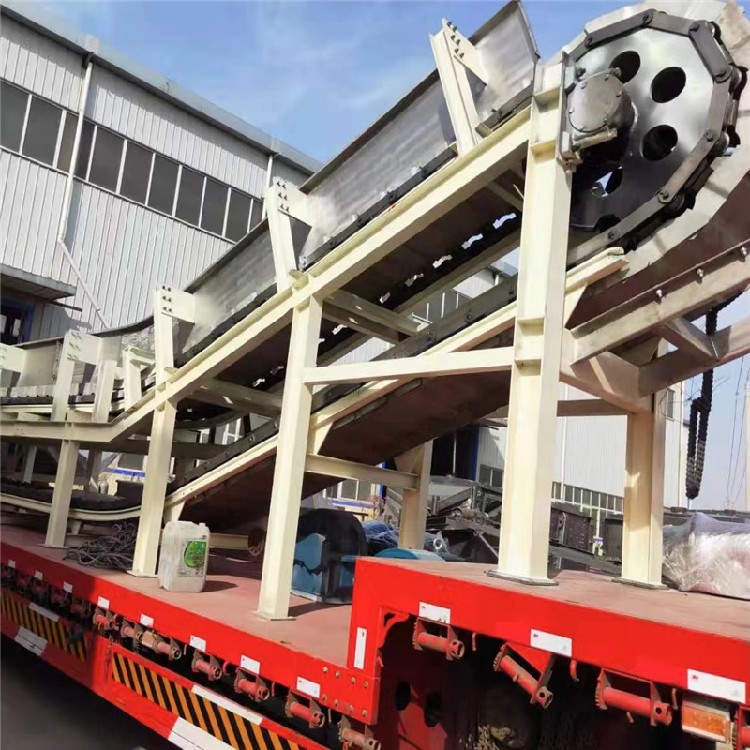

  2.板式喂料机为连续输送物料机械的一种，用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料，适用于大中型水泥厂生产线中松散、块状、量大喂料工序，能运送大块，可在高温高湿恶劣环境中可靠工作，尤其对运送大块、高温和尖锐的物料最为适合，并能在露天和潮湿恶劣的环境下可靠地工作。由于物料下放到板式喂料机上的数量和速度不均匀，板式喂料机上的物料再输送到进料口时，易引起堵塞的现象。

  3.本实用新型的目的是未解决以上现存技术的不足，提供一种连接方便的一种防堵塞板喂机。

  4.一种防堵塞板喂机，包括机架，机架的两端设有驱动链轮和从动链轮，驱动链轮和从动链轮通过履带链相连，驱动链轮与减速器和电机相连；其特征是，机架上设有物料梳理装置，所述的物料梳理装置包含固定在机架两侧的安装座，安装座上设有长圆形孔，沿长圆形孔的两侧均匀分布着若干个卡槽，机架两侧的安装座的中间设有转轴，所述的转轴包括中心柱和与中心柱同轴的转套，中心柱的两端各设有一个通孔，通孔内设有与卡槽相配的定位销，转套上设有若干个均匀分布地梳理齿，梳理齿包括与转套相连的套环和j型的齿勾，所述的套环上设有若干个均匀分布的螺纹孔，螺纹孔内设有固定螺丝。

  5.作为进一步改善，中心柱与转套为间隙配合，中心柱与转套之间设有润滑脂。

  11.本实用新型设计巧妙，能够梳理板喂机上的物料，使板喂机上的物料均匀进入进料口，防止进料口堵塞。

  15.1.电机2.减速器3.驱动链轮4.履带链5.从动链轮6.机架7.物料梳理装置71.安装座72.转轴73.梳理齿。

  16.为了加深对本实用新型的理解，下面将结合实施例和附图对本实用新型作进一步详述，该实施例仅用于解释本实用新型，并不构成对本实用新型保护范围的限定。

  17.如图所示，一种防堵塞板喂机，包括电机1、减速器2、驱动链轮3、履带链4、从动链轮5、机架6、物料梳理装置7、安装座71、转轴72和梳理齿73。

  18.一种防堵塞板喂机，包括机架6，机架6的两端设有驱动链轮3和从动链轮5，驱动链轮3和从动链轮5通过履带链4相连，驱动链轮3与减速器2和电机1相连；其特征是，机架6上设有物料梳理装置7，所述的物料梳理装置7包括固定在机架6两侧的安装座71，安装座71上设有长圆形孔，沿长圆形孔的两侧均匀分布着若干个卡槽，机架6两侧的安装座71的中间设有转轴 72，所述的转轴72包括中心柱和与中心柱同轴的转套，中心柱与转套为间隙配合，中心柱与转套之间设有润滑脂，中心柱的两端各设有一个通孔，通孔内设有与卡槽相配的定位销，转套上设有若干个均匀分布地梳理齿73，转套的长度与机架6两侧的安装座71的间距相等，梳理齿73包括与转套相连的套环和 j型的齿勾，梳理齿73的套环与转套为间隙配合，所述的套环上设有1～3个均匀分布的螺纹孔，螺纹孔内设有固定螺丝。

  19.使用时，物料梳理装置7能够梳理板喂机上的物料，使板喂机上的物料均匀进入进料口，防止进料口堵塞。转轴72上的梳理齿73能随意滑动，这样就能够准确的通过真实的情况调整梳理齿73的数量和疏密程度，再用螺丝通过套环上的螺纹孔固定在转套上，转套可以绕中心柱旋转，这样梳理齿73就可以对板喂机上的物料起到一个分流的效果，避免成堆的物料堵塞进料口。

  20.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
